Руководство по проектированию и установке двухскатной крыши из профнастила

---

---

• Особенности конструкции и принцип работы
• Состав и функции кровельного «пирога»
• Подбор оптимального типа профнастила
• Формирование несущего остова: стропильная конструкция
• Обустройство обрешетки: подготовка плоскости для монтажа
• Технологический процесс монтажа профилированного настила

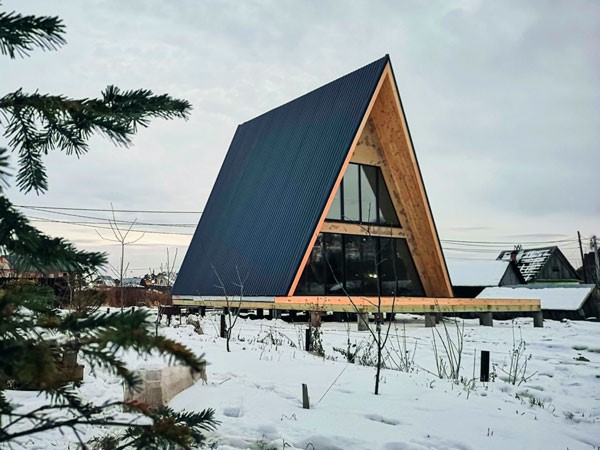

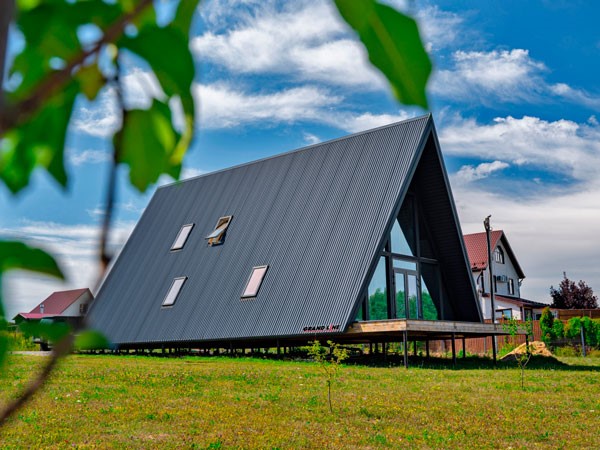

Возведение двухскатной крыши из профнастила продолжает удерживать лидирующие позиции в области частного строительства. Эта конструкция удачно синтезирует утилитарность, экономическую эффективность и презентабельный внешний вид. Ее формируют две наклонные плоскости, сходящиеся под определенным углом, что создает оптимальную систему для эффективного отвода атмосферной воды. Ключевым фактором популярности таких крыш из профлиста выступает финальное покрытие из профилированных металлических листов, предлагающее беспрецедентный баланс между демократичной ценой и отменным качеством. Такая крыша служит надежной защитой здания от внешних воздействий.

Особенности конструкции и принцип работы

Архитектура двухскатной крыши из профнастила отличается лаконичностью и узнаваемостью. Основу составляют два ската, идентичных (классическая симметричная конструкция) или различных по крутизне (современный асимметричный вариант). Местом их соединения в верхней части служит конек, а опорой внизу являются несущие стены здания. Величина угла наклона скатов – важнейший параметр, определяющий не только эстетику, но и эксплуатационные свойства.

Центральным элементом, от которого зависит устойчивость всей системы, является правильно рассчитанная стропильная система. Тип системы (висячий или наслонный) выбирают, основываясь на планировочных решениях дома, и это решение необходимо делать на стадии проектирования. Поверх несущего каркаса создается многослойная структура – «кровельный пирог». Наполнение этого «пирога» целиком зависит от функционального назначения подкрышного пространства, а именно – от наличия жилой мансарды и, как следствие, необходимости монтажа утеплителя, чтобы крыша обеспечивала комфортный микроклимат.

Состав и функции кровельного «пирога»

Для создания теплого мансардного этажа «пирог» должен состоять из следующих обязательных слоев, расположенных в строгой последовательности:

1. Пароизоляция. Устанавливается первой со стороны интерьера, образуя барьер для проникновения пара в толщу утеплителя.
2. Теплоизоляционный контур. Необходимо смонтировать слой изоляционного материала (минеральная вата, экструдированный пенополистирол) рекомендованной толщины 150-200 мм.
3. Гидроизоляция. Специальная мембрана, выполняющая двойную роль: она блокирует проникновение внешней влаги, но позволяет выходить пару изнутри.
4. Пространство для вентиляции. Важно! Сформированный с помощью брусков контробрешетки, этот зазор служит для выведения конденсата и постоянного воздухообмена.
5. Несущая обрешетка. Представляет собой основу, к которой осуществляется крепление наружного покрытия.
6. Профлист. Финальный элемент, выполняющий защитную и декоративную функции.

При устройстве холодного чердака схема кровли из профнастила существенно упрощается. В этом случае достаточно смонтировать гидроизоляцию, обеспечить вентиляционный зазор, набить обрешетку и уложить профлист, чтобы крыша надежно выполняла свои функции.

Подбор оптимального типа профнастила

Профнастил справедливо называют универсальным материалом. Область его применения обширна: помимо кровли из профлиста, он успешно используется для монтажа забора и отделки фасадов. От корректного выбора типа и марки материала напрямую зависит долговечность и надежность всей конструкции, а правильно подобранная крыша прослужит десятилетиями без ремонта.

• Группа «С» (стеновой). Наиболее применим этот профлист для скатных кровель со значительным уклоном.
• Группа «НС» (универсальный). Самый популярный и востребованный тип в индивидуальном строительстве, как, например, марка НС35.
• Группа «Н» (несущий). Обладает этот профлист максимальной прочностью и несущей способностью, что делает его предпочтительным для крыш с минимальным углом наклона или в условиях повышенных снеговых нагрузок.

На итоговое решение при выборе влияет совокупность характеристик:

• Конфигурация профиля: высота и геометрическая форма гребня.
• Толщина базового металлического листа.
• Стандартные размеры листа, прежде всего его длина и ширина.
• Показатель уклона планируемой крыши из профнастила.



Формирование несущего остова: стропильная конструкция

Стропильная система – это основа, от точности сборки и прочности которой зависит надежность эксплуатации крыши. К основным ее составляющим относятся мауэрлат (опорный брус), стропильные ноги и коньковый прогон.

Основные правила, которых следует придерживаться:

• Угол наклона скатовдля эффективной кровли из профлиста должен быть не менее 15 градусов.
• Величина шагамежду стропильными балками зависит от совокупных расчетных нагрузок, включая вес снежного покрова и давление ветра.
• Все соединения и крепленияэлементов системы выполняются с использованием металлического крепежа: перфорированных уголков, пластин и саморезов.

Практический монтаж следует начинать с надежной фиксации мауэрлата по периметру здания. Крайне важно добиться того, чтобы вершины всех стропил находились в единой плоскости, что является залогом ровности будущей кровли.

Обустройство обрешетки: подготовка плоскости для монтажа

Обрешетка – это система из досок или брусков, настилаемая поперек стропил и служащая непосредственной опорой для профнастила. Ее структура и величина шага находятся в прямой зависимости от марки применяемого материала и степени крутизны уклона ската.

• Контробрешетка. Состоит из брусков, набиваемых вдоль стропил. Ее ключевое назначение – обеспечение вентиляции подкровельного пространства и удаление конденсата.
• Рабочая обрешетка. Поперечные рейки или доски. Расстояние между соседними элементами, то есть шаг, требует точного соблюдения.

Рекомендованные параметры шага:

• Для марок с невысоким профилем (С8-С10) на кровлях с небольшой крутизной часто необходима сплошная обрешетка.
• Для материала типа НС35 шаг может составлять от 500 до 1000 мм.
• В зонах примыкания карнизной и коньковой планок необходимо делать сплошное основание для усиления.

Технологический процесс монтажа профилированного настила

Монтаж завершающего кровельного покрытия – один из наиболее ответственных этапов работ. Соблюдение установленных правил на этой стадии является строго обязательным.

1. Контроль готовности основания. Проверить геометрию скатов и надежность закрепления обрешетки.
2. Начальный этап укладки. Начинать установку листов следует с нижнего угла, тщательно выравнивая по линии карнизной планки. Первый лист задает весь последующий ряд, поэтому его должен быть установлен безупречно ровно.
3. Организация нахлестов. Их геометрия не является постоянной и зависит от уклона кровли.
   • В продольном направлении обычно достаточно нахлеста в одну волну профиля.
   • В поперечном направлении ширина нахлеста составляет от 150 до 300 мм, увеличиваясь на более пологих скатах.
4. Фиксация настила. Крепить профлист можно исключительно специальными кровельными саморезами, оборудованными уплотнительной шайбой с прокладкой. Вкручивать крепежные элементы необходимо в нижний гребень волны профиля, непосредственно в местах его контакта с элементами обрешетки. Важно соблюдать аккуратность, чтобы не повредить уплотнительную прокладку чрезмерным усилием.

Использовать для данных работ соответствующий инструмент – шуруповерт с контролем крутящего момента – просто необходимое условие для обеспечения высокого качества монтажа и сохранности покрытия.

Особенности устройства двускатной крыши из профнастила

Двускатная крыша сооружается из двух скатов, которые со стороны конька могут быть одинаковы по уклону. Чтобы правильно выбрать тип кровельного материала и покрыть крышу профнастилом, учитываются нагрузки, размеры, шаг перекрытия, расстояние между элементами и точки крепления. Листы рекомендуется укладывать с равным нахлестом, при этом обязательно применяется слой гидроизоляционной защиты. В результате получается надёжная конструкция, подходящая для любого участка, а параметры профиля подбираются по высотой волны и условиям эксплуатации.

Установка вспомогательных и фасонных компонентов

После завершения настила основного полотна профнастила выполняется установка доборных элементов. Значение этой операции велико: она гарантирует абсолютную герметичность и формирует безупречный внешний вид всей кровли.

• Коньковые и торцевые (фронтонные) планки монтируются на завершающей стадии и крепятся к основанию теми же кровельными саморезами.
• Ендовы– обязательные элементы для крыши из профнастила сложной формы; их функция – организованный сбор и отвод воды из внутренних углов (разжелобков).

Квалифицированный монтаж доборных элементов знаменует окончание устройства профессиональной и долговечной кровли из профнастила.

Анализ частых ошибок и методы их предотвращения

Для того чтобы двухскатная крыша из профнастила эксплуатировалась долго и без проблем, критически важно исключить ряд типичных недочетов:

• Игнорирование необходимости вентиляции. Приводит к систематическому образованию конденсата, разрушению деревянных конструкций и коррозии металлического покрытия.
• Неверный расчет шага обрешетки. Следствием становится прогиб и деформация листов под воздействием эксплуатационных нагрузок, нарушение герметичности стыков.
• Использовать несоответствующий крепеж (например, саморезы без уплотнительной прокладки). Является распространенной причиной возникновения протечек.
• Нарушение правил, регламентирующих минимальный допустимый угол наклона и требуемую величину нахлеста соседних листов.

Заключительные положения и практические советы

Двухскатная крыша из профлиста – это обоснованный и технически верный выбор в сфере индивидуального строительства. Такая крыша популярна благодаря конструктивной простоте, подтвержденной надежности и эстетичном внешнем виде. Достижение положительного результата зависит от триады основополагающих факторов: взвешенного выбора материалов, тщательного учета всех видов нагрузок и неуклонного следования отработанной технологии монтажа. Помните, что качество исполнения каждого из этапов работ по устройству кровли из профлиста оказывает определяющее влияние на срок службы, безопасность и комфорт всего здания. Надеемся, что изложенная информация послужит вам эффективным инструментом для реализации успешного проекта.

---

---
